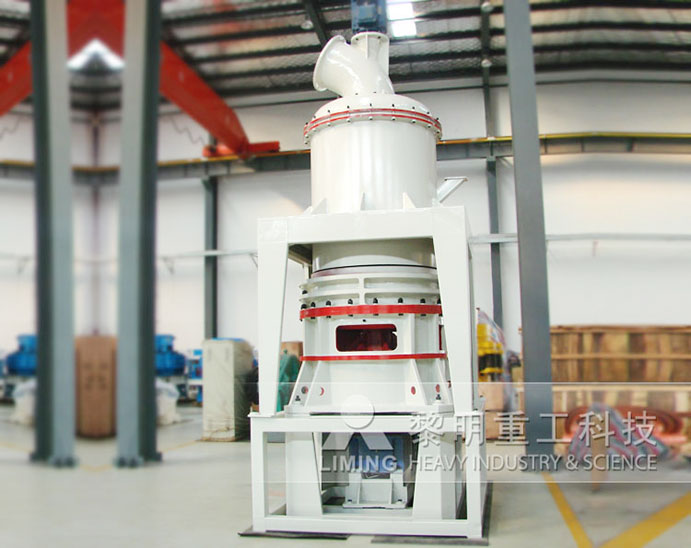

HGM系列中速磨粉機汲取瑞典先進的磨粉行業技術,針對目前國內磨粉機行業發展的趨勢及市場需求情況,專業對超細粉加工的用戶而研發的一種最新型磨粉設備。主要適用于方解石、白堊、碳酸鈣、白云石、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等濕度小于6%,莫氏硬度在9級以下非易燃易爆的非金屬物料。
- 性能特點
- 工作原理
- 技術參數
-
1.投資成本低。在同等的細度情況下,比氣流磨投入少,成本低,回收周期短。
2.出粉率高。同等的成品細度及功耗下,比氣流磨和攪拌磨產量高45%以上。
3.易損件損耗低。所有易損件均采用國內外更好的耐磨材料,比普通磨粉機設備的易損件使用壽命長,一般可在一年以上。
4.磨腔內運轉安全可靠。該中速磨粉機與普通磨粉機相比,磨腔內無滾動軸承、無螺釘,所以不存在軸承及其它密封件易損的問題,避免了螺釘易松動而毀壞機器的問題。
5.成品細度高。最終細度一次性可達到d97≤5μm。
6.環保無污染。采用好的的脈沖式除塵器,整套設備運轉過程中無粉塵污染,配置消音器及消音房,降低了噪音,完全按照國家的環保標準來組織生產,起到了環保作用。消聲器的使用減輕了粉塵的的污染和噪音,符合國家的環保標準,對周圍的環境起到了環保的作用。
-
中速磨粉機主機電動機通過減速機帶動主軸及各層轉盤旋轉,轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉,電磁振動給料機將物料均勻的送到上轉盤的中部,物料在離心力的作用下散向圓周邊,并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎,物料經好的層粉碎后又落入第二層及第三層,高壓離心風機的抽吸作用將外部空氣吸入機內,并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨,細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品,而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。
型号 Model
技术参数 Specification
项目 ItemsHGM80 HGM100 平均工作直径 800 100 环辊与滚
道环数量环辊 Roller(piece) 21 27 滚道环 Ring(piece) 3 3 主机进料尺寸 ≤10 ≤10 处理能力 Capacity(Kg/h) 600~4000 900~6000 成品细度 微米 Micron 5-45 5-45 目 Mesh 3250-325 3250-325 电机功率
Motor
Power
(KW)主机 Mainframe 55 110 选粉机 Powder Collector 18.5 37 风机 Blower 45 75 给料机 Feeder 0.06 0.06 卸料阀 Discharge Valve 0.75 0.75 成套设备 Overall Dimension
外型尺寸 (L×W×H)(M)13.9×4×6.2 18×4.6 ×8.6 注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
